【CAD図面PDFをExcelへ自動転記するツール開発第5回】外部AI（Claude）の画像解析で図面の部屋名を読み取り、精度を底上げする

2026年2月1日2026年9月29日

前回（第4回）では、スキャン図面の部屋名をローカルOCR（Tesseract）で読み取れるようにしましたが、粗いスキャンや傾きでは取りこぼしが出ました。

第5回は、外部AIの画像解析（図面の画像を生成AIに見せ、部屋名だけを答えてもらう仕組み）を、もう1つの「読み取り方式」として追加します。使うのはAnthropic社のClaude APIです。要点は「画像と指示文を送る」「崩れたJSONにも強い読み取り」「送る前に必ず確認を取る」の3つです。なお、検証環境にAPIキーが無いため、実際のAPIでの精度比較は未実施です。代わりに、ローカルOCRとの使い分けの観点を整理します。

今回作る機能と完成イメージ

画面に「読み取り方式」の選択欄を追加する。既定は「ローカル」（社外に何も送らない）
「外部AI」を選んだときだけ、ページ画像をClaude APIへ送り、部屋名と位置をJSONで受け取る
送信の直前に毎回「図面画像を外部サービスへ送信します」と確認する
結果は第3回の部屋名辞書で照合し、赤枠・青枠で表示する

パッケージはAnthropic公式のPython SDK anthropic 0.77.0（2026-01-29公開）、既定のモデルは画像入力に対応したClaude Haiku 4.5（claude-haiku-4-5-20251001）で、環境変数で差し替えられます。モデル名・料金は執筆時点のものです。公式ドキュメントで最新を確認してください。

📰 出典：Models overview（Claude Docs）

仕組みの説明：OCRは「文字を読む」、生成AIは「部屋名を選んで答える」

OCRは画像の文字を機械的に読むだけで、それが部屋名かどうかは判断しません（第3回の辞書に任せていました）。生成AIは図面全体を見て「部屋名はどれか」まで判断して答えるため、OCRが苦手な図面での底上げが期待できます。クラウドのOCR特化サービス（Google Cloud Vision、Azure AI Document Intelligenceなど）も文字を読むのは得意ですが、部屋名かどうかの判断はしません。

その代わり、生成AIの出力は自由な文章で、「JSONで」と指示しても形式が崩れることがあります。座標もおおよその値です。今回のコードの大半は、このブレへの対策と送信前の確認です。

処理の流れは次のとおりです。

手順	やること	使うモジュール
1	APIキーの確認→送信確認ダイアログ	`ocr_ai.py`・`main_window.py`
2	ページを画像化し、長辺1568ピクセル以内に縮小	`pdf_loader.py`（第1回）＋`ocr_ai.py`
3	画像と指示文を送り、応答のJSONを座標付きの単語に変換	`ocr_ai.py`
4	部屋名辞書で照合し、ハイライト表示	`room_matcher.py`（第3回）

実装

ファイル構成（第5回時点の差分）

code/
├ app/
│  ├ core/
│  │  └ ocr_ai.py               …【今回追加】画像の縮小・リクエスト作成・応答JSONのパース・エラー処理
│  └ ui/
│     └ main_window.py          …【今回変更】読み取り方式の選択欄、送信確認ダイアログ
├ tests/
│  └ test_ocr_ai.py             …【今回追加】pytest 31件（実際のAPIは呼ばない）
├ tools/
│  └ capture_screenshots.py     …【今回変更】第5回用の画面（送信確認ダイアログ）を撮影
├ .env.example                  …【今回追加】環境変数名の一覧（値は書かない）
└ requirements.txt              …【今回変更】anthropic==0.77.0 を追加

APIキーとモデルIDは環境変数から読む（`app/core/ocr_ai.py`）

APIキーは環境変数 ANTHROPIC_API_KEY から読み、未設定なら通信の前に対処方法が分かるメッセージで止めます。

# app/core/ocr_ai.py（抜粋）
ENV_API_KEY = "ANTHROPIC_API_KEY"
ENV_MODEL = "MADORI_OCR_AI_MODEL"
DEFAULT_AI_MODEL = "claude-haiku-4-5-20251001"   # 執筆時点のモデルID


def get_api_key(environ: dict[str, str] | None = None) -> str:
    env = os.environ if environ is None else environ
    key = env.get(ENV_API_KEY, "").strip()
    if not key:
        raise AiApiKeyMissingError(
            f"外部AIのAPIキーが設定されていません。環境変数 {ENV_API_KEY} にAPIキーを設定してから"
            "アプリを起動し直してください（キーはコードや設定ファイルに書かないでください）。"
            "外部AIを使わない場合は、読み取り方式を「ローカル」に戻してください。"
        )
    return key


def resolve_model(environ: dict[str, str] | None = None) -> str:
    env = os.environ if environ is None else environ
    return env.get(ENV_MODEL, "").strip() or DEFAULT_AI_MODEL

リポジトリには値の無い .env.example だけを置きます。キーの保存先は第10回でWindowsの資格情報マネージャー（keyring）に移します。

画像を縮小してから送る理由

公式ドキュメントによると、大きすぎる画像はAPI側で縮小されます。そうなると返ってくる座標の基準が変わるため、送る前に自分で長辺1568ピクセル以内に縮小し、縮小率を座標の変換に反映させます。形式は細い文字がつぶれにくいPNGです。

📰 出典：Vision（Claude Docs）

# app/core/ocr_ai.py（抜粋）
DEFAULT_MAX_LONG_EDGE = 1568


def prepare_image(image: Image.Image, *, base_scale: float,
                  max_long_edge: int = DEFAULT_MAX_LONG_EDGE) -> PreparedImage:
    rgb = image.convert("RGB")
    ratio = min(1.0, max_long_edge / max(rgb.width, rgb.height))
    if ratio < 1.0:
        new_size = (max(1, round(rgb.width * ratio)), max(1, round(rgb.height * ratio)))
        rgb = rgb.resize(new_size, Image.Resampling.LANCZOS)
    buffer = io.BytesIO()
    rgb.save(buffer, format="PNG")
    png_base64 = base64.standard_b64encode(buffer.getvalue()).decode("ascii")
    # 送った画像のピクセル座標 ÷ scale = PDF座標（ポイント）
    return PreparedImage(png_base64=png_base64, width=rgb.width, height=rgb.height,
                         scale=base_scale * ratio)

A4・150dpi（1240×1754ピクセル）の図面は、約1108×1568ピクセルに縮小して送ります。

画像と「部屋名だけをJSONで」という指示を送る

Base64（画像を文字列にしたもの）の画像ブロックと指示文を1つのメッセージで送ります。公式ドキュメントの推奨に従い、画像を先に置いています。

# app/core/ocr_ai.py（抜粋）
ROOM_EXTRACTION_PROMPT = """\
この画像は建物の間取り図（平面図）です。図面に書かれた文字のうち、部屋名だけをJSONで返してください。

ルール:
- 部屋名とは「居間」「寝室1」「キッチン」「洗面所」「バルコニー」のように、部屋・空間の名前を表すラベルです。
- 寸法（例: 3640、W=3640）、方位、縮尺、図面タイトル、注記、記号は含めないでください。
- 図面に書かれている表記をそのまま返し、番号（寝室1の「1」など）も省略しないでください。読めない文字を推測で補わないでください。
- bboxは画像左上を原点としたピクセル座標 [左, 上, 右, 下] です。画像サイズは幅{width}px・高さ{height}pxです。
- 部屋名が1つも無い場合は {{"rooms": []}} を返してください。
- 説明文やコードブロックは付けず、次の形式のJSONだけを出力してください。

{{"rooms": [{{"name": "居間", "bbox": [120, 80, 180, 110]}}]}}
"""


def build_request(prepared: PreparedImage, *, model: str,
                  max_tokens: int = DEFAULT_MAX_TOKENS) -> dict[str, Any]:
    prompt = ROOM_EXTRACTION_PROMPT.format(width=prepared.width, height=prepared.height)
    return {
        "model": model,
        "max_tokens": max_tokens,
        "messages": [{
            "role": "user",
            "content": [
                {"type": "image",
                 "source": {"type": "base64", "media_type": "image/png",
                            "data": prepared.png_base64}},
                {"type": "text", "text": prompt},
            ],
        }],
    }

指示文には、除外するもの（寸法・注記など）と「番号を省略しない」「推測で補わない」を明記しました。第4回の「寝室1が寝室になる」番号落ちを防ぐためです。送信内容を組み立てる関数を分けたのは、APIを呼ばずにpytestで検証するためです。

応答のJSONを崩れに強い方法で読み取る

「JSONだけを出力して」と指示しても、前置きの文章やコードブロック付きで返ることがあります。そこで応答から最初のJSONを探して取り出し、1件ずつ確かめます。

# app/core/ocr_ai.py（抜粋）
def parse_ai_response(text: str, *, image_width: int, image_height: int,
                      scale: float, page_number: int = 0) -> list[ExtractedWord]:
    data = _load_json_object(text)            # 前置き・コードフェンス付きでも取り出す
    rooms = data.get("rooms")
    if not isinstance(rooms, list):
        raise AiResponseFormatError('AIの応答に "rooms" のリストがありません。')

    words: list[ExtractedWord] = []
    for item in rooms:
        if not isinstance(item, dict):
            continue
        name = item.get("name")
        if not isinstance(name, str) or not name.strip():
            continue
        bbox = _parse_bbox(item.get("bbox"), image_width, image_height)  # 4つの数値か・画像内か
        if bbox is None:
            continue
        x0, y0, x1, y1 = (value / scale for value in bbox)
        words.append(ExtractedWord(text=name.strip(), bbox=(x0, y0, x1, y1),
                                   font_size=y1 - y0, page_number=page_number))
    return words

方針は「全体が崩れていればエラー、1件だけおかしければその1件だけ捨てる」です。はみ出した座標は画像の範囲に切り詰めます。戻り値は第2回・第4回と同じ ExtractedWord なので、表示処理はそのまま使えます。

APIエラーを種類ごとに分かりやすく伝える

SDKはエラーの種類ごとに例外クラスを分けています。「待てば直るのか、設定を直すべきか」が伝わるよう、種類ごとに日本語のメッセージへ変換しました。

# app/core/ocr_ai.py（抜粋）
try:
    response = client.messages.create(**request)
except anthropic.AuthenticationError as exc:      # 401：APIキーが無効
    raise AiOcrError(f"APIキーが無効です。環境変数 {ENV_API_KEY} の値を確認してください。") from exc
except anthropic.NotFoundError as exc:            # 404：モデルIDの誤りなど
    raise AiOcrError(f"モデル '{used_model}' が見つかりません。...") from exc
except anthropic.RateLimitError as exc:           # 429：利用上限
    raise AiOcrError("APIの利用上限（レート制限）に達しました。...") from exc
except anthropic.APIStatusError as exc:           # その他のHTTPエラー
    raise AiOcrError(f"外部AIの呼び出しに失敗しました（HTTP {exc.status_code}）: {exc.message}") from exc
except anthropic.APIConnectionError as exc:       # 通信エラー・タイムアウト
    raise AiOcrError("外部AIに接続できませんでした。...") from exc

一時的な通信エラーや混雑はSDKが自動で再試行します（今回は最大2回・60秒で打ち切り）。応答が途中で打ち切られた場合（stop_reason が max_tokens）も形式エラーにします。

📰 出典：Errors（Claude Docs）

画面：既定はローカル、送信前に必ず確認する（`app/ui/main_window.py`）

「読み取り方式」のラジオボタンを追加しました。既定は「ローカル」で第4回までと同じ動きです。「外部AI」のときだけ次の処理をします。

# app/ui/main_window.py（抜粋）
def _detect_words_with_ai(self) -> tuple[list[ExtractedWord], str] | None:
    try:
        api_key = get_api_key()                 # キーが無ければ、確認ダイアログの前に止める
    except AiOcrError as exc:
        messagebox.showerror("外部AIの設定エラー", str(exc))
        return None

    model = resolve_model()
    if not messagebox.askokcancel(
        SEND_CONFIRMATION_TITLE,                # 「図面画像を外部サービスへ送信します」
        SEND_CONFIRMATION_TITLE,
        detail=build_send_confirmation_message(model),
        icon="warning",
        default="cancel",                       # Enterキーだけで送信されないように
    ):
        self.status_var.set("外部AIへの送信をキャンセルしました（何も送信していません）。")
        return None

    self.status_var.set("外部AIで読み取っています（通信中）...")
    self.update_idletasks()
    try:
        result = ai_ocr_pdf_page(self.preview.document, self.preview.page_number,
                                 client=self._create_ai_client(api_key), model=model)
    except (AiOcrError, PdfLoadError) as exc:
        messagebox.showerror("外部AIエラー", str(exc))
        return None
    return result.words, "ai"

外部AIの結果も部屋名辞書で照合してから青枠にします。AIが辞書に無い語（読み違いや推測で補った語）を返すと赤枠だけが残り、人が気付けます。座標はおおよその値のため、外部AIの結果に限り文字サイズでの足切りは外しました。

動作確認の方法

Linux開発環境で確認できたこと

pytest：合計113件が成功（うち tests/test_ocr_ai.py が新規31件）。実際のAPIは呼ばず、ダミーのクライアントで次を検証しました
送信内容：画像がBase64のPNGで入ること、指示文に「部屋名だけをJSONで」と画像サイズが入ること、A4のページが長辺1568ピクセルに縮小されること
応答の読み取り：正常なJSON、前置き付き、コードフェンス付き、途中で切れたもの、キー違い、一部だけ不正な値
エラー：APIキー未設定なら通信前に止まること、401・403・404・429・500・通信エラーの各メッセージ
ruff check .：エラーなし
画面の配線（Xvfb上）：キー未設定ならエラーで止まり確認ダイアログも出ないこと、「キャンセル」なら送信関数が呼ばれないこと、「OK」ならダミー応答の部屋名が赤枠・青枠で表示されること

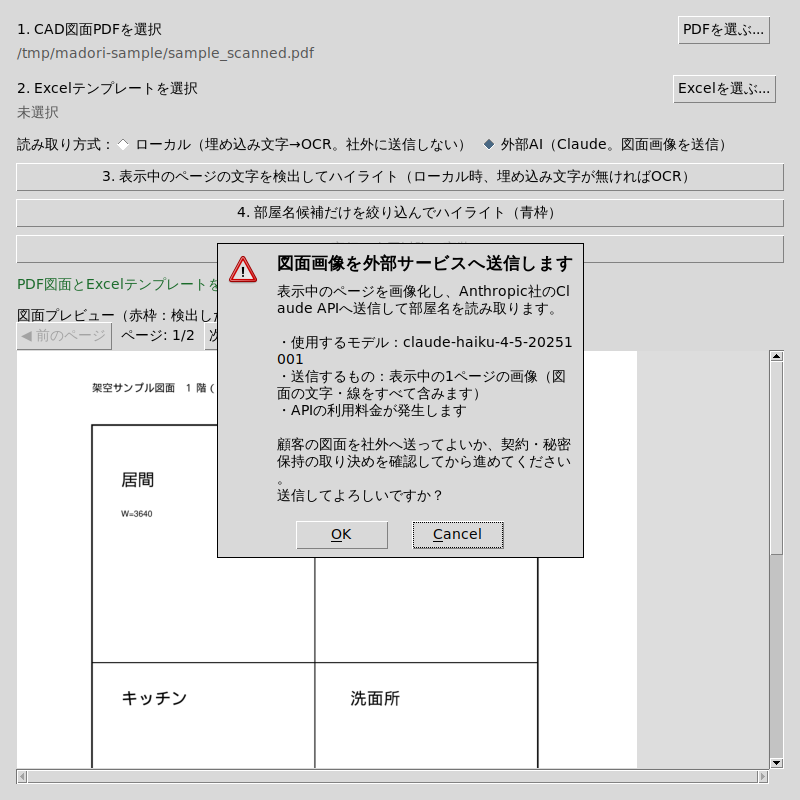

開発環境（Linux／Xvfb上・Ubuntu標準のTkテーマ）で「外部AI」を選び「4. 部屋名候補だけを絞り込んでハイライト」を押したときの確認ダイアログです。Windows実機では見た目が異なります。撮影時はダミーのキーを使い「キャンセル」を押したため、何も送信していません。

「外部AI」を選んだ状態で表示された「図面画像を外部サービスへ送信します」の確認ダイアログ

確認できていないこと（APIキーが必要なため、この記事の環境では未実施）

実際のAPIでの精度（何件中何件正しいか、座標のずれ）、処理時間、消費トークン数
Windows実機での見た目と、プロキシ環境下での接続

試すときのために、結果の AiOcrResult にはモデル名・入出力のトークン数・処理時間を記録しています。料金はトークン数に公式の単価を掛けて見積もれます。

ローカルOCRと外部AIの比較の観点

外部AIは未測定のため、比べる観点を整理します。ローカルOCRの数字は第4回の実測（架空サンプル図面）です。

観点	ローカルOCR（第4回）	外部AI（今回）
精度	きれいな図面で7件中7件。粗いスキャン・傾きで取りこぼし	文脈で部屋名を選べる分、OCRが苦手な図面で効く可能性。読み違い・座標のずれはありうる
コスト	利用料なし	画像・指示文・応答の量（トークン数）に応じて課金
処理時間	1ページ約0.2秒（A4・150dpi）	通信と混雑状況に左右される
情報漏えいリスク	図面はPCの外に出ない	図面が社外に送られる。扱いは規約次第

比べるときは、自社の代表的な図面（特に状態の悪いスキャン）で、両方の正解数・処理時間・料金を並べるのが確実です。

つまずきやすい点・セキュリティ上の注意

APIキーをコード・Gitに載せない：漏れると第三者に利用料金を使われるおそれがあります。漏れた疑いがあればすぐ管理画面で無効化します
「JSONだけ」と頼んでも崩れる前提で読む：前置き・コードブロック・途中切れを想定します
座標はおおよその値：公式ドキュメントでも位置の出力はおおよそとされています。第6回の確認画面で人が確かめる前提です
送信は利用者が毎回確認する：既定ボタンを「キャンセル」にし、Enterの押し間違いで送らないようにしました。一括処理（第9回）では確認方法を改めて設計します

発注者向けメモ

この回で確認しておきたいこと・工数の勘所

外部AIを使うと、顧客の建物情報を含む図面を社外のサービスに送信することになります。精度や費用より先に、送ってよいかの判断が必要です。顧客との契約や秘密保持契約（NDA）で第三者への提供が制限されていないかを確認し、迷う場合は法務担当や弁護士に相談してください。

送信データの扱い（保存期間、AIの学習に使われるかなど）は、サービスや契約の種類で異なり、改定もありえます。提供元の公式の利用規約・プライバシーポリシーで、利用時点の内容を確認してください。

📰 出典：Commercial Terms of Service（Anthropic）

OCR特化サービスを選べば部屋名の判断は自前のルール（辞書など）で作り込み、生成AIを選べば出力の崩れ対策と結果確認が要る、というように、どちらを選ぶかで開発の中身も変わります。

☐ 図面を社外のサービスへ送ってよいか、顧客との契約・秘密保持の取り決めを確認したか
☐ 利用するAIサービスの規約で、送信データの保存・学習利用の扱いを確認したか
☐ 外部AIを「使わない」運用（ローカルのみ）も選べるようにしておくか決めたか
☐ 代表的な図面で、ローカルOCRと外部AIの精度・処理時間・料金を比べる試験を依頼したか
☐ APIキーの管理者と、利用料金の上限・請求先を決めたか

開発会社への質問例

「図面画像はどこへ送られ、送信先ではどのように保存・利用されますか？根拠となる規約の該当箇所も教えてください」
「外部AIを使わない設定にした場合、図面が社外へ送られないことはどのように確認できますか？」
「当社の図面で、ローカルOCRと外部AIの精度・1ページあたりの料金を比べた結果を見せてもらえますか？」

まとめと次回予告

第5回では、図面画像をClaude APIに送り部屋名をJSONで受け取る app/core/ocr_ai.py を実装しました。画像の事前縮小、崩れに強いJSONの読み取り、種類別のエラーメッセージ、既定はローカルのまま送信前に必ず確認する画面がポイントです。実際の精度は、APIキーのある環境で自社の図面を使って確かめてください。

次回（第6回）は「検出結果を人がその場で確認・修正できる画面にする」です。読み取った部屋名を図面上の位置と並べて確認し、誤りをクリックで直せる画面を作ります。
